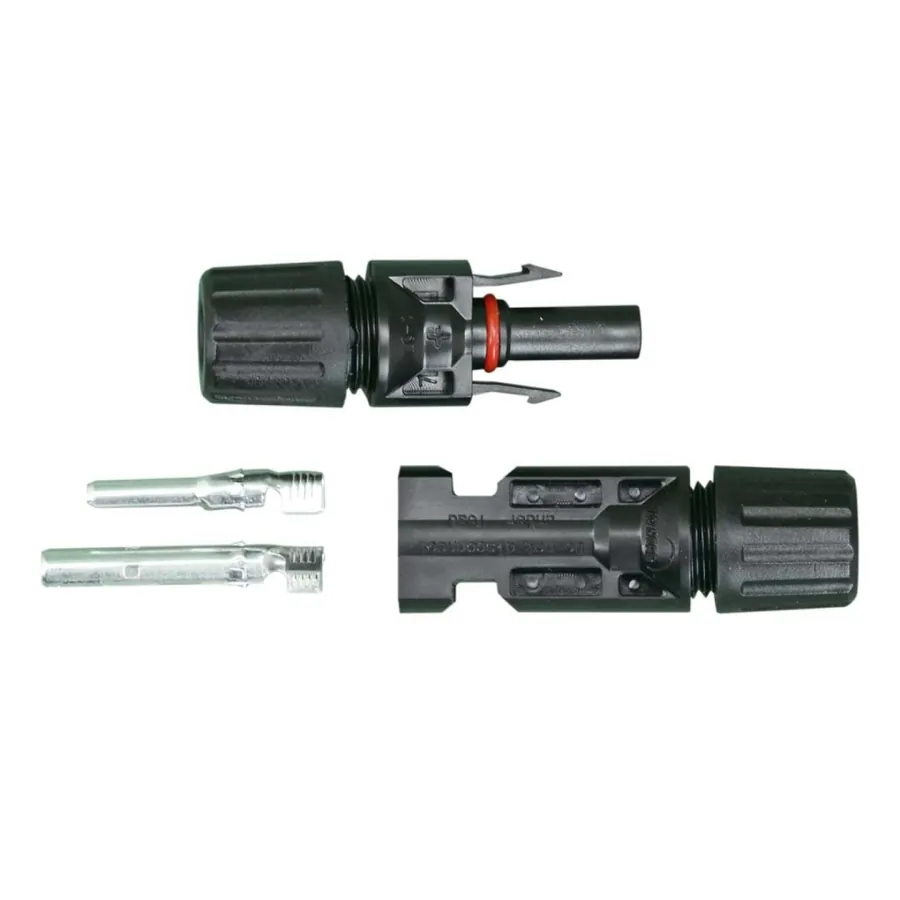

SMC4-MC4 konnektörün teknik değerleri
Konnektör, panel dizisindeki akımı kablolar arasında aktarır. Nominal impuls gerilimi 8000 V, nominal izolasyon gerilimi 6000 V olarak verilir. Fiş konnektörü bağlantı direnci en çok 5 mΩ'dur.
Pin soketi çapı 4 mm olup bağlantı malzemesi gümüş kaplamalı bakırdır. Kilit sistemi eklemeli olup yalnızca özel montaj aletiyle açılır. Antalya'da çatıda yüksek sıcaklıklar nedeniyle temas direnci düşük, kilitli ve sızdırmaz bağlantı kritik hale gelir. Bu seti, panel kablosu kesitine uygun krimp aletiyle takılması için Solar Nexo ekiplerine bırakabilirsiniz.
Konnektörlerde en sık görülen arıza, yetersiz sıkma ve uyumsuz markalar arası eşleştirmedir. Bu nedenle aynı seriden dişi ve erkek uçları birlikte kullanmak, kablo kesitine uygun krimp aleti kullanmak ve montaj sonrası çekme kontrolü yapmak gerekir.
